財寶獵人地下金屬探測器
探測深度：6米

展示廳地址：景德鎮市昌江區迎賓大道中國陶瓷城
可隨 時上門了解查看產品0798-8212123  15107988229 15779491513
全國熱線：0798-8212123

一、產品簡介：
財寶獵人是性能優異的黃金探測器，做工精良，采用電子元器件，保 證探測靈敏度和穩定性。本產品另外一個至突出的特點是可以識別金屬的類別，讓您輕松找到對您有用的財寶，這是國內其它型號的同類產品所不具備的功能。擁有該款探測器后，您可以去更多的地方展開探寶活動，搜尋錢幣、珠寶、金銀等制品。
二、產品主要特點：
1、地平衡和識別模式的信號指示區分行排列，更加形象直觀地指示探測信號和金屬類別。
2、背掛式設備攜帶袋讓主機和探盤部分分開，可以大大減輕探盤手柄的重量，減輕探測過程中的疲勞感，讓您有更充足的精力進行更長時間的搜索探測。
3、探測器上下連桿采用伸縮連接扣，使用整機感覺更加牢固，減少探測過程中探盤因晃動而出現的誤報。
4、手臂托上采用防水材料的護墊，保 證探測的舒適感。
5、大容量的可充電鋰離子電池，充滿電后可以工作15小時以上。配備車載充電器，電量補充更加容易。

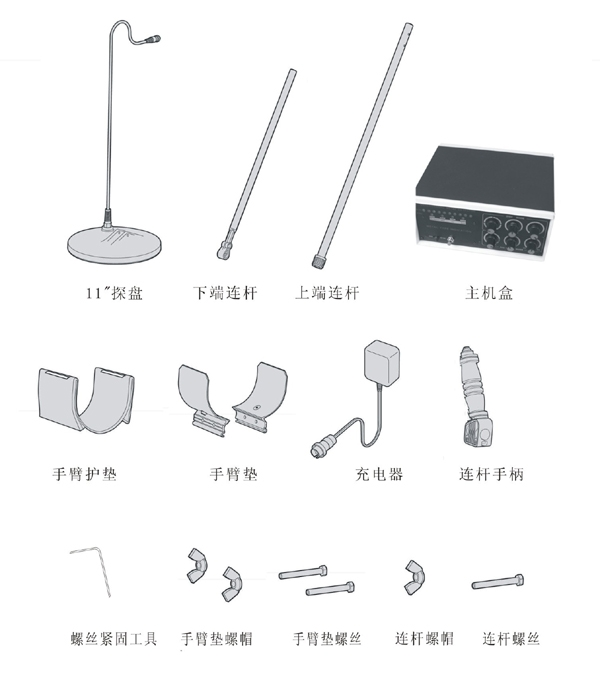

 三、配件清單：

四、產品裝配介紹：
   打開包裝盒裝配探測探測器
1、 取出探測器上端連桿、連桿手柄和手臂托五金片，用隨
機配帶的兩顆內六角螺絲和蝶形螺帽，按圖一所示進行連接，并緊固好螺絲。按圖二所示安裝手臂護墊。
2、  將探盤連桿對準下端連桿的孔位裝入探盤，并如圖三所
示將下端連桿插入上端連桿，調整連桿的總長度到合適位置后固定連接扣。
3、將主機盒裝入背包內，將探盤纜線末端的航空頭從背包后端的孔位插入主機盒后面的5P航空插座。如有需要使用耳機時，將耳機插頭插入主機盒上的EARPHONE插座。
圖一圖二圖三

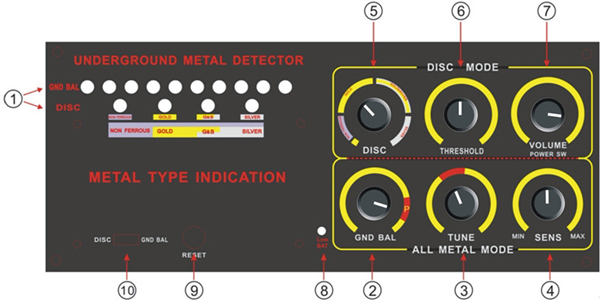

五、主機盒面板介紹：

1、探測信號指示區
2、地平衡旋鈕（GND BAL）：可排除地面“礦化反應”，紅色區是平衡區，在室內操作時，在此區，用戶可以找到一個平衡點（請根據第7頁第3條操作）。
3、  調諧旋鈕（TUNE）：調節報警臨界點聲。將開關撥到全金
屬模式（GND BAL），按住復位開關，當您由左至右旋轉旋鈕到紅色區某點時，會從揚聲器里聽到微弱的聲音，此聲音稱為臨界點聲音，正確的臨界聲有利于探測性能。
4、靈敏度控制旋鈕（SENSITIVITY）：調節整機的靈敏度高低，順時針方向旋轉可提高靈敏度，逆時針方向旋轉可降低靈敏度。此旋鈕適用全金屬模式和辨別模式。
5、識別旋鈕（DISC）：用戶調整此旋鈕可以排除特定的金屬干擾，即探測到要排除的金屬時不會發出聲音警報（用音調來大致區分金屬類別）。
6、閥值旋鈕（THRESHOLD）：此旋鈕僅用于識別模式，逆時針旋轉可減少干擾，降低反應速度，順時鐘則相反。
7、音量旋鈕（VOLUME）：此旋鈕有兩個功能，先是電源的開關功能，另外可以調節報警聲音的大小。順時針旋轉調高音量，逆時針旋轉調低音量。
8、低電壓指示燈（LOW BATT）：電池電壓過低時，低電壓指示燈會亮起，此時，用戶需要及時對電池進行充電。
9、復位開關：對探測信號進行記憶和復位功能。
10、工作模式開關：GND BAL為全金屬模式，DISC為金屬識別模式
11、耳機插孔（HEADPHONE JACK）。可插入3.5毫米耳機，此時內置揚聲器將斷開。
12、充電接口：用于給內置電池充電。
13、探盤連接口：連接探盤上的5芯航空頭。


六、探測器操作介紹：
（1）、全金屬模式
1、選擇金屬探測模式：一般是先用全金屬模式找到金屬以后，然后再用識別模式來區分金屬類別。將工作模式開關(面板介紹圖四中的⑩)切換到GND BAL模式。
2、臨界點調節：為地平衡調節時找到一個合適的信號點。先將靈敏度旋鈕④旋到12點鐘位置就可以。將探測器提起，使探頭與地面距離至少80厘米，然后按住復位開關的同時，順時鐘旋轉臨界點調諧鈕③TUNE，直到聽到有微弱的警報聲為止。臨界點調節的準確與否將直接影響到探測器的靈敏度和穩定性。
3、地平衡設置：調節好臨界點后，然后松開復位開關，旋轉地平衡鈕②到P區，將探盤慢慢地靠近地面，你會聽到同臨界點調節時相同的警報聲。如果此時聲音是增大，則按住復位開關，逆時針旋轉地平衡旋鈕調低聲音；如果探盤靠近地面時聲音變小，則順時針旋轉地平衡鈕增大聲音，直到抬起與放下探盤時聲音大小基本上無變化。
4、靈敏度設置：正常工作時靈敏度不要設得太高，通常把旋鈕④指到12點鐘位置即可，每次調節靈敏度后
要按一下復位開關。在高礦區搜索時，靈敏度要設置低些，探頭與地面的距離要高些，而正常使用時，探頭與地面相距2-5厘米，緩慢橫向掃描即可。
5、排除干擾與復位操作：當探測器探測到任何金屬物體，您都會聽到一個報警聲，LED信號指示燈與也會相應的亮起；如果你聽到了和警報聲不同的聲音或者在探測過程中發現機器報警有異常時，請按下復位開關，然后再松開復位開關，你就會聽到與臨界點和地平衡調節時相同的聲音，重復開始的操作，直到您調整到合適的聲音。如果報警聲出現異常，而上述操作無法達到想要的效果，請關掉電源重新操作一次。
（2）、識別模式
1、金屬類型指示面板說明：（如圖四）
探測到黑色金屬后，面板上沒有任何指示，DISC指
示條為有色金屬類別指示，其中有色金屬包括黃金、金銀混合物、銀等幾個金屬類型。
注：面板上金屬類別指示只是對探測到的金屬做一個大概區分，并不能做到準確無誤地顯示金屬類別，一般情況下當面板指示燈上的黃金、金銀混合物或銀亮起時，表示探測到的金屬是非常有挖掘價值的，請不要錯過。
2、識別操作介紹
找到金屬物后，切換到識別模式：將探測模式開關拔到DISC識別模式，將識別旋鈕5調節到你想搜索的金屬類別，當探頭掃過目標物體上方時，指示板上相應的金屬指示燈將會發光，此外，當探測到您設定的目標時，會聽到“滴~滴”的報警聲。注意：當探測到黑色金屬時，指示板上無 任何指示。如果發現兩個金屬目標，比較貴重的金屬或體積大的金屬指示處會發光，有的金屬物體因含有多種金屬元素成分，這些成分標識處會同時發光。在黑暗的環境中探測時，您可以根據不同的聲音來識別探測到的金屬。此時可以設置探測到貴重的目標金屬時才發出“滴~滴”聲，其他金屬不發出聲音。識別旋鈕有四個對應的有色金屬類別區間，普通有色金屬、黃金、金銀混合物和銀。
如：識別旋鈕標識指向黃金這一區域時，探測到鐵和普通的有色金屬時，探測器不發出聲音報警，僅以LED燈指示相應的金屬類別，只有探到黃金后才會發聲。如果識別旋鈕指向銀區域時，只有探測到密度大于銀的金屬后才發聲，其它金屬無報警聲，在面板上以LED燈指示金屬類別。
七、探測經驗與常見異常提示：
1、每次到一個新的地區探測之前一 定要進行地平衡設置。如果探測地區有干擾，比如來自其他儀器、電力電纜、電視或電臺的干擾，要調低靈敏度，或換一個探測區。
2、在高礦化地區探測時，即使沒有探測到金屬，探測器也會發出警報聲。此時，可以調低靈敏度、臨界點旋鈕，并增加探頭與地面的距離，直到聽不到誤報的聲音。
3、在土壤成分復雜的地區，需要將靈敏度鈕和臨界點旋鈕調到合適的位置。不要調得很高，否則有可能誤報。搜索時，搬開所有大塊的金屬和金屬挖掘工具，以免干擾。
4、在全金屬模式時，如果靈敏度調的很高，警報聲可能會有變化，此時，按下復位開關，以消除干涉，將指示燈復位，然后松開復位開關。
5、在識別模式，探測到鐵或鋼等目標，LED指示燈無 任何指示，但如果目標是鐵箔或合金箔，有色金屬指示燈就會亮起。

八、LED燈指示面板說明：
指示面板按照美國地下金屬探測器指示標準而標示，排10個LED燈是全金屬信號指示，第二排4個LED燈為金屬類別指示。全金屬模式時，當探測到金屬時，面板上排LED燈會漸漸的亮起，信號越強，LED燈亮起的數量越多。但在識別模式下，LED燈指示出探測到的金屬類別。面板上的金屬排列是依據金屬的傳導性、導電性。金屬傳導性越好，亮度區域越大。即使是相同的金屬，LED信號強度也將有所不同。信號強度還受金屬的形狀、大小、和埋藏深度影響。

九、測試探測器和使用探測器：
為了檢驗探測器工作是否正常，了解金屬探測器對不同金屬的反應，你應該在次使用前測試一下探測器。
1、打開電源開關，進入工作模式。
2、找一個地面沒有任何金屬的區域。在地面放一個你想探測的金屬的樣品（如1個金戒指或者一枚硬幣）。
3、調整靈敏度和閥值鈕到中間位置。將探頭距地面2-5厘米，慢慢移動探頭掃過待樣品所在
的區域，橫掃應該從一邊到另外一邊。注意：如果您使用貴
重金屬如黃金做測試用物品，記得標記出放置的地點，以便
測試完找回。不要將物品放在草叢或雜草堆里。

十、探測提示：
不要像鐘擺一樣擺動探頭。要提起探頭，否則將出現錯的探測讀數。至好是從一邊到另一邊成一個15厘米寬的弧線橫向掃動，要保持探頭與地面平行。掃動速度要慢，速度快可能錯過要探測的目標。

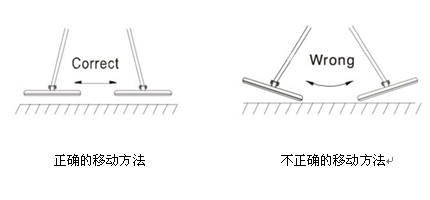

探盤移動方法示意圖


十一、設備維護和保養：
財寶獵人金屬探測器是設計精良，做工考究的產品，以下建議將幫助您維護好本產品，提高產品的使用受命。
操作探測器要小心、謹慎。摔落可能損壞電路板和外殼，并可能會導致探測器工作失常。
在正常的環境溫度中使用本產品，極冷或極熱的環境會縮短電子設備的壽命，損壞探測器的外殼。
遠離灰塵和污垢，它們可能會導致腐蝕和磨損零件。定期用濕布擦拭探測器以保持其外觀整潔如新。不可使用刺激性的化學品清洗產品
此產品自購買日起，一個月之內包換；屬于產品本身的質量問題，經本公司確認后，提供一年的保修期限；對于操作不當或人為損壞機器，本公司可提供修理，但要酌情收取材料費，返修時請附上您的原始購買收據。本保修條款不適用于因意外事故、使用不當、保養不當、自行拆改機器和濫用機器所造成的故障或瑕疵，也不適用于由非授權人員做過任何維修的機器。
十二、包裝清單：

1、探測器主機
2、主機背包
3、探盤（附帶探盤柄）
4、探測器連桿（50厘米玻纖管和75厘米鋁管各1條）
5、鋁合金手臂套杯2片、潛水料護墊1個
6、塑料連桿手柄1個
7、充電器
8、耳機（可選配件）
9、產品操作手冊

十三、技術參數：

1、探測深度：10-12米
2、信號頻率：2.4KHz
3、聲音頻率：400Hz
4、電源：DC9V內置可充電電源，可連續使用10小時。
5、連桿長度：0.9-1.3米
6、凈 重：2.4KG
7、毛 重：5KG
8、包裝尺寸：78*34*156CM

十四、快 速使用指南

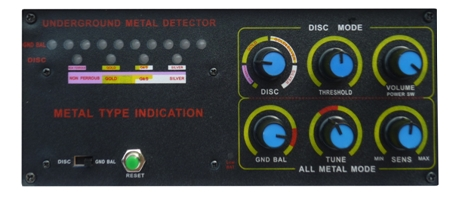

1、探測器裝配好后，將主機盒面板各按鍵置如下圖位置，開機后按面板上的綠色復位鍵，就可以開始進行全金屬模式探測了。


2、 如果需要進行地平衡調節，請參考操作手第7頁第 1節第3段。
